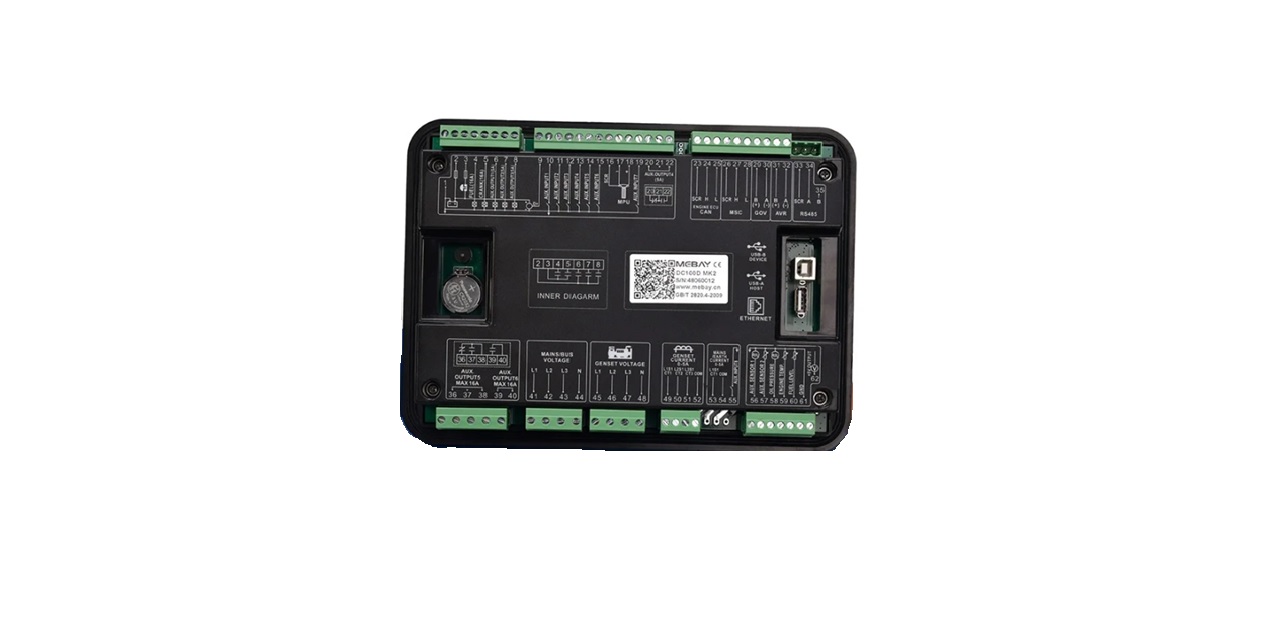

Контроллер MEBAY DC100D MK2

Описание

Контроллер DC100D MK2 обеспечивает точный контроль рабочих параметров генераторной установки. При обнаружении неисправностей он автоматически размыкает общую шину, выключает генератор и отображает состояние ошибки на ЖК-дисплее.

Интерфейс SAE J1939 позволяет контроллеру взаимодействовать с различными блоками управления двигателем (ECU), оснащенными этим стандартом.

Контроллеры этой серии MEBAY DC100D предназначены для электроагрегатов с ручным или автоматическим запуском в схемах с параллельной работой группы электроагрегатов одинаковой или различной мощности. Они также подходят для фиксированного экспорта мощности при параллельном подключении нескольких электроагрегатов. Контроллер обеспечивает автоматический запуск и останов, контроль параметров, защиту и сигнализацию в аварийных режимах, а также дистанционное управление и мониторинг.

4,3-дюймовый цветной ЖК-дисплей с современным дизайном пользовательского интерфейса отображает аварии и неисправности в реальном времени. Все параметры можно увидеть в виде иконок и надписей.

Контроллер параллельной работы генераторных установок с функцией управления GOV (регулятор скорости двигателя) и AVR (автоматический регулятор напряжения) предназначен для автоматического распределения нагрузки между электроагрегатами. Он также совместим с другими контроллерами, такими как DC100D MK2.

Основные характеристики

• основа устройства — двухъядерный 32-битный высокопроизводительный одночиповый микроконтроллер;
• 4,3 — дюймовый цветной ЖК-дисплей с TFT-матрицей, доступен с сообщениями на 5 языках, при необходимости устанавливается язык пользователя;
• пользовательский интерфейс состоит из устройств индикации и органов управления на лицевой стороне контроллера;
• акриловое стекло для защиты ЖК-экрана, силиконовая панель;
• USB-порт: уставки могут быть отредактированы даже без подключения питания контроллера;
• благодаря коммуникационному порту RS-485 можно реализовать функции «трех удаленных» с протоколом MODBus;
• стандартный коммуникационный CAN-порт с протоколом J1939 подходит для более чем 30 моделей двигателей;
• одновременное отображение различных параметров.;
• функция ввода/вывода с непосредственным отображением статуса.;
• внутренние часы реального времени: планировщик задач и технического обслуживания. График работы генераторной установки может быть установлен на неделю или месяц.;
• три ступени защиты при отсчете срока проведения очередных регламентных работ с возможностью установки времени или даты обслуживания.;
• функция «черный ящик» может сохранять измеряемые параметры в при аварийной ситуации в режиме реального времени, что удобно для поиска причины неисправности.;
• 8 релейных выходов, среди которых 6 выходов могут настраиваться пользователем, каждый выход может быть настроен на одну из 50 функций, кроме того, есть 3 группы бесконтактных клемм.;
• 7 дискретных входов (до 40 программируемых функций);
• 5 входов для аналоговых датчиков — 2 настраиваемых аналоговых входа с настройкой единиц измерения.;
• функция контроля зарядки аккумулятора, с защитой АКБ от перенапряжения или аварийной разрядки.;
• датчики могут быть настроены пользователем с лицевой панели или при помощи программного обеспечения ПК.;
• адаптирован к работе с генераторами 3P4W, 1P2W, 2P3W (120 В/240 В, 50/60 Гц).;
• измеряет и показывает напряжение трёхфазного генератора, ток, мощность и частоту сети.;
• определяет неисправности фаз сети и неправильную последовательность фаз;
• осуществляет контроль генератора по превышению/понижению напряжения, превышению/понижению частоты, перегрузке по току и мощности, обратной мощности, потери фазы, неправильной последовательности фаз.;
• параметры успешной синхронизации: минимизация разницы напряжений, частот и угла сдвига фаз между генератором и общей шиной;
• режимы работы в автоматическом режиме: работа с нагрузкой, работа без нагрузки, резервирование мощности по требованию. Функция плавного переключения.;
• выбор способа контроля запуска двигателя: по частоте вращения коленчатого вала, частоте тока генератора или по давлению масла;
• защита управления: автоматический запуск/останов генераторной установки, переключение нагрузки (управление переключателем АВР) и идеальное отображение отказов и защит.;
• влагонепроницаемая резиновая прокладка в комплекте поставки. Класс защиты до IP54.;
• модульная конструкция: Все соединения адаптированы для использования европейских разъемов, что облегчает установку и замену оборудования.

Основные технические характеристики

• рабочее напряжение: постоянный ток 9 — 36 В;
• потребляемая мощность: в режиме ожидания: 24 В: 2 Вт, в режиме работы: 24 В: 5 Вт;
• вход контроля напряжения генератора: 1P2W (однополюсный, 2-х обмоточный) от 30 В до 276 В переменного тока (ph-N), 2P3W (двухполюсный, 3-х обмоточный) от 30 В до 276 В переменного тока (ph-N), 3P4W (трёхполюсный, 4-х обмоточный) от 30 В до 276 В переменного тока (ph-N);
• рабочий диапазон частот от датчика скорости: 1 — 10000 Гц;
• максимальное время накопления: 9999999,9 Часов (Минимальное время хранения: 6 минут);
• выход управления топливным клапаном: 16 A пост. тока при напряжении питания;
• выход управления стартерным реле: 16 A пост. тока при напряжении питания;
• дополнительный выход 1: 5 А пост. тока при напряжении питания;
• дополнительный выход 2: 5 A пост. тока при напряжении питания;
• дополнительный выход 3: 5 A пост. тока при напряжении питания;
• дополнительный выход 4: 250 В / 5 А бесконтактный нормально разомкнутый / замкнутый;
• дополнительный выход 5: 250 В / 5 А бесконтактный нормально разомкнутый / замкнутый;
• •дополнительный выход 6: 250 В / 5 А бесконтактный нормально замкнутый;
• выход возбуждения обмотки генератора: 0,9 А пост. тока при напряжении питания;
• •состояние входов: доступно при подключении батареи;
• прочность изоляции при приложении напряжения переменного тока 1,5 кВ между клеммой высокого напряжения и клеммой низкого напряжения ток утечки составляет не более 3 мА в течение 1 минуты;
• рабочая температура: -30 до +70С;
• температура хранения: -40 до +85С;
• степень защиты: IP54 (при использовании влагонепроницаемой резиновой прокладки между контроллером и его панелью);
• габаритные размеры: 241 мм х 177 мм х 45 мм;
• размер посадочного выреза: 220 мм х 160 мм;
• масса: 1 кг.

Отображение параметров

• скорость ДВС;
• давление масла в двигателе;
• температура ОЖ;
• уровень топлива в баке;
• напряжение АКБ;
• напряжение зарядного генератора;
• напряжение трёхфазного генератора L-N;
• напряжение трёхфазного генератора L-L;
• фаза генератора;
• сила тока трёхфазного генератора, А;
• частота генератора, Гц;
• коэффициент мощности генератора Cosφ;
• активная мощность генератора, кВт;
• полная мощность генератора, кВА;
• реактивная мощность генератора, кВар;
• частота сети;
• частота сети;
• напряжение сети L-L;
• счётчик переключений АВР;
• фаза сети;
• управление актуатором GOV;
• управление регулятором напряжения АРН;
• количество запусков;
• текущее время работы;
• общее время работы;
• уровень нагрузки, %;
• средняя нагрузка, %;
• потребление электроэнергии, кВт⋅ч;
• общее потребление, кВт⋅ч;
• уведомление о необходимости проведения регламентных работ;
• индикация состояния 7 дискретных входов;
• индикация состояния 8 дискретных выходов;
• совокупное время работы А (пользовательская функция);
• накопленная электрическая энергия А (переданное потребителю).

Защита

• превышение / понижение скорости;
• низкое давление масла;
• высокая температура ОЖ;
• низкий уровень масла;
• внешняя аварийная сигнализация;
• предупреждение датчика низкого уровня ОЖ;
• потеря сигнала от датчика скорости;
• контроль целостности цепи датчика;
• повышенная / пониженная частота;
• повышенное / пониженное напряжение;
• перегрузка по току;
• перегрузка по мощности;
• обратная мощность;
• потеря фазы;
• неправильная последовательность фаз;
• авария нагрузки генератора;
• авария разгрузки генератора;
• отключение нагрузки генератора;
• необходимость проведения регламентных работ;
• неисправность электронного блоком управления ДВС ECU;
• ошибка связи с электронным блоком управления ДВС ECU;
• мало электроагрегатов на линии MSC;
• отказ в работе жалюзи;
• аварийный останов;
• неудачный запуск;
• неудачный останов;
• авария зарядки АКБ;
• синхронизация не удалась;
• ошибка размыкания MSC.
